ノイズフィルター

標準型

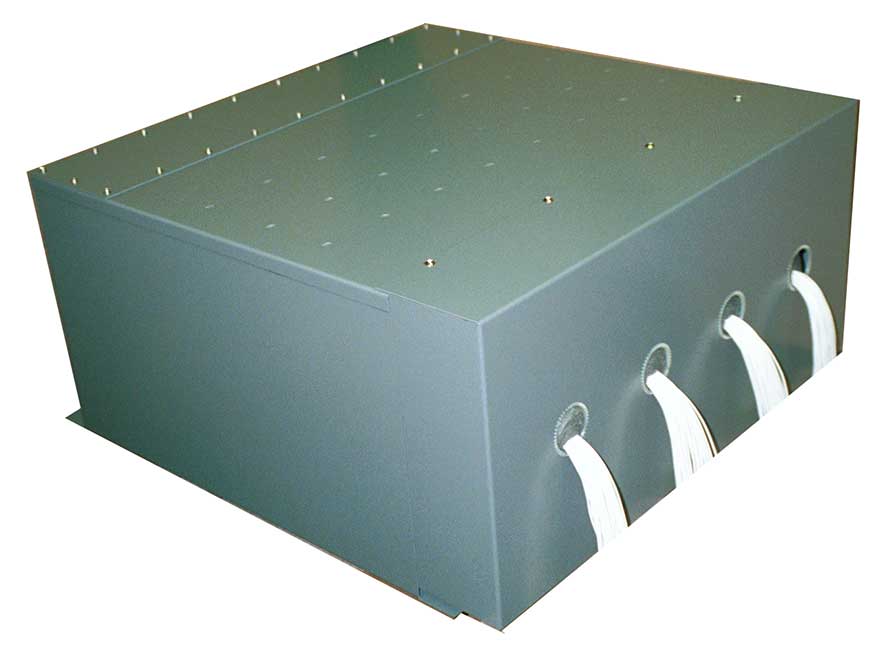

特注品（200p電話用）

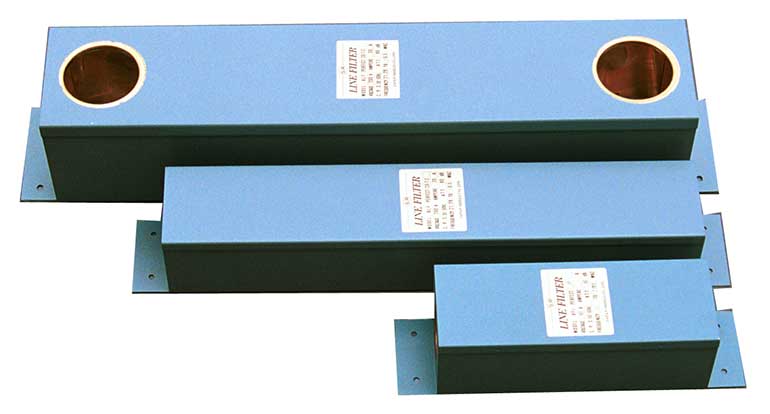

各種用途に適したノイズフィルターを製作しております。　また当製品案内に掲載されているノイズフィルター以外の特注品も製作いたしますのでお気軽にご相談下さい。
ノイズフィルターは全密閉式大型ローパスフィルターになっております。　入出力方向は自由で、ＩＮ／ＯＵＴの区別はありません。

ＡＬＦ－Ｐ－型ノイズフィルター一覧表

形式 (ALF-P-)	電圧 (V)	電流 (A)	端子数	用途
RC 10/20/30	0～250	10/20/30	1	電源
UW 10/20/30	0～250	10/20/30	1	電源
SW 10/20/30	0～250	10/20/30	1	電源
MW 50	0～250	50	1	電源
ME 50	0～250	50	1	電源
NW 100/200	0～250	100/200	1	電源
NU 100/200	0～250	100/200	1	電源
2E	0～250	5	2	微弱電源/信号線
F	DC50	1	4線式	火災報知器
PD	DC24	3	4線式	デジタル回線／通信線
P	DC24	3	2線式	アナログ回線／インターホン

ノイズフィルター特性表

形式	減衰効果	重量(kg)	端子径	備考
RC	500 kHz(80 dB) 1 MHz～3 GHz(100 dB)	1	4mm
UW	500 kHz(50 dB) 2 MHz～3 GHz(100 dB)	1	4mm
2E	500 kHz(70 dB) 2 MHz～1 GHz(80 dB)	0.8	4mm
F	500 kHz～1 GHz(80 dB)	0.9	リード線0.75	DC専用
PD	15 MHz～1 GHz(80 dB)	0.7	リード線0.75	DC専用
P	500 kHz～1 GHz(80 dB)	0.7	リード線0.75	DC専用

ノイズフィルター特性表

形式	減衰効果	重量(kg)	端子径	備考
SW	100 kHz(50 dB) 200 kHz～3 GHz(100 dB)	1.9	4mm
MW	200 kHz(80 dB) 500 kHz～3 GHz(100 dB)	2.2	8mm
ME	1 MHz(60 dB) 2 MHz～3 GHz(100 dB)	2.1	8mm

ノイズフィルター特性表

形式	減衰効果	重量(kg)	端子径	備考
NW	500 kHz(70 dB) 2 MHz～10 GHz(100 dB)	4.7	12mm
NU	2 MHz～1 GHz(80 dB)	4.4	12mm

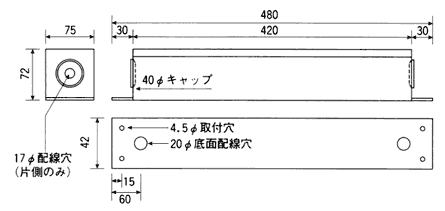

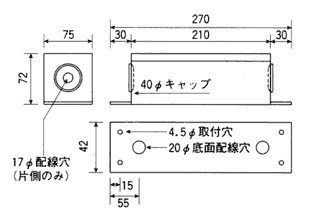

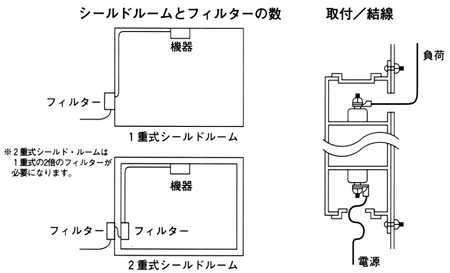

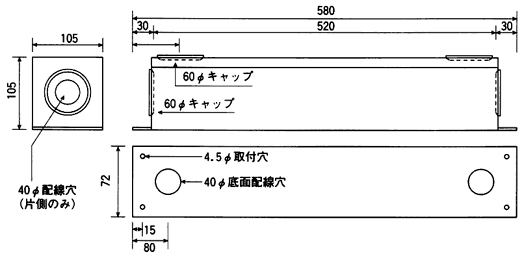

取付詳細図
