CASE STUDIES

施工実績

AIR型シールドルーム(標準型シールドルーム)

画像をクリックすると拡大画像をご覧になることができます。

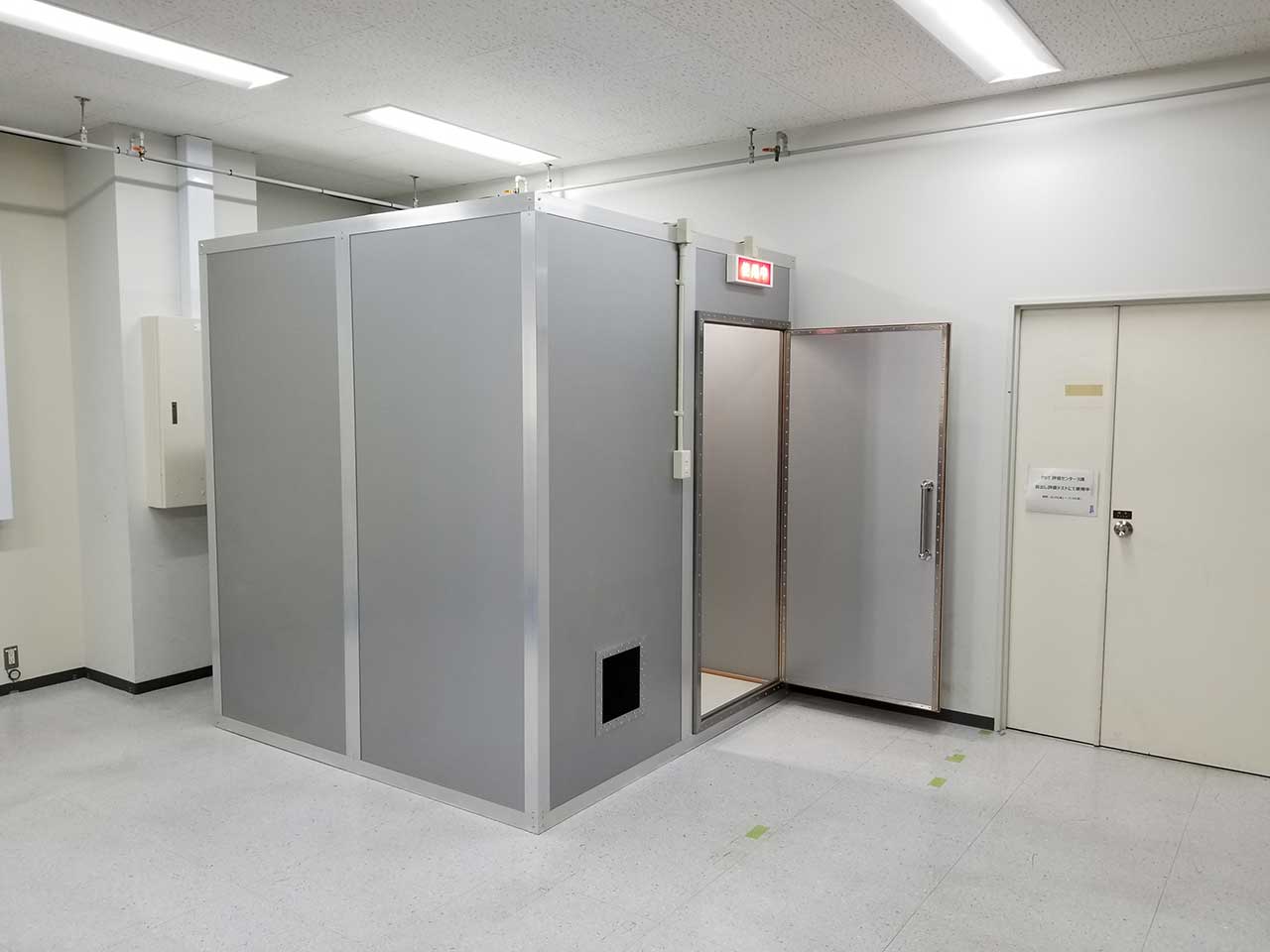

施工例 1-1-1
種別 シールドルーム
型番 AIR-22型 spec.Ⅱ
サイズ W2040xD2040xH2300mm
遮蔽効果 500kHz~5GHz
100dB~90dB
備考

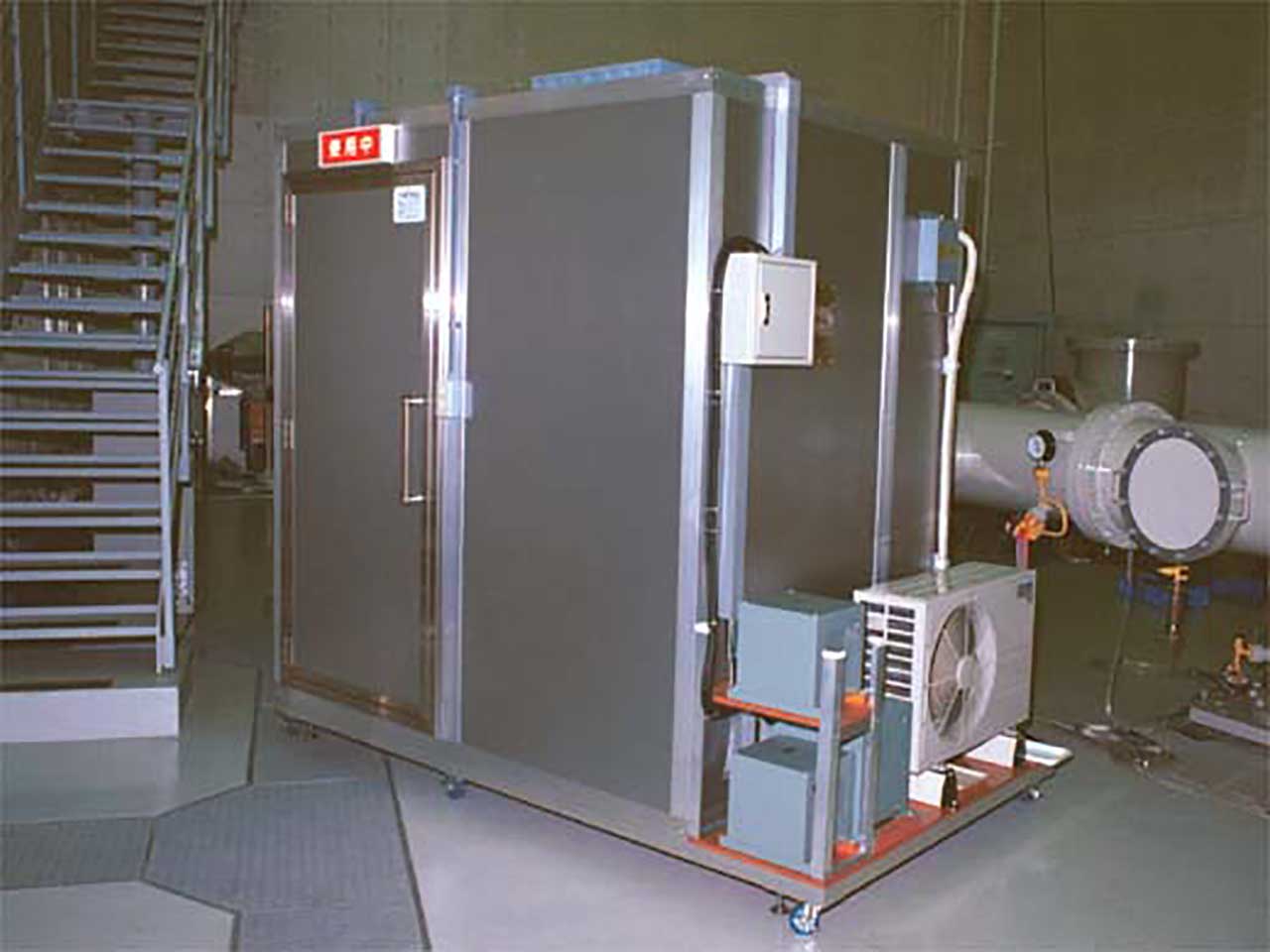

施工例 1-1-2
種別 シールドルーム
型番 AIR-22型 spec.Ⅱ
サイズ W2040xD2040xH2300mm
遮蔽効果 200kHz~1GHz
100dB
備考 移動用架台仕様

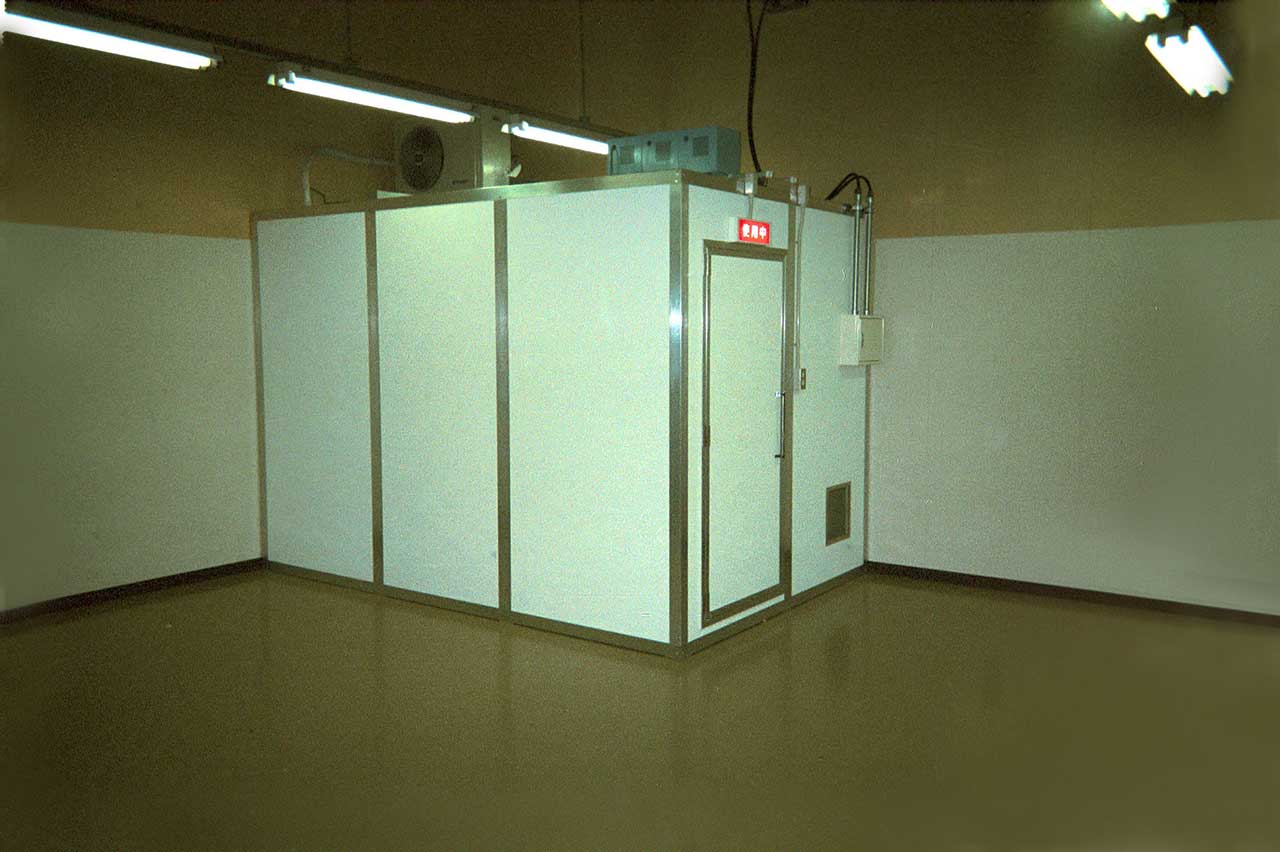

施工例 1-1-3
種別 シールドルーム
型番 AIR-23型W spec.Ⅰ
サイズ W2240xD3240xH2480mm
遮蔽効果 800MHz~2GHz
110dB以上
備考 ビニールクロス仕上

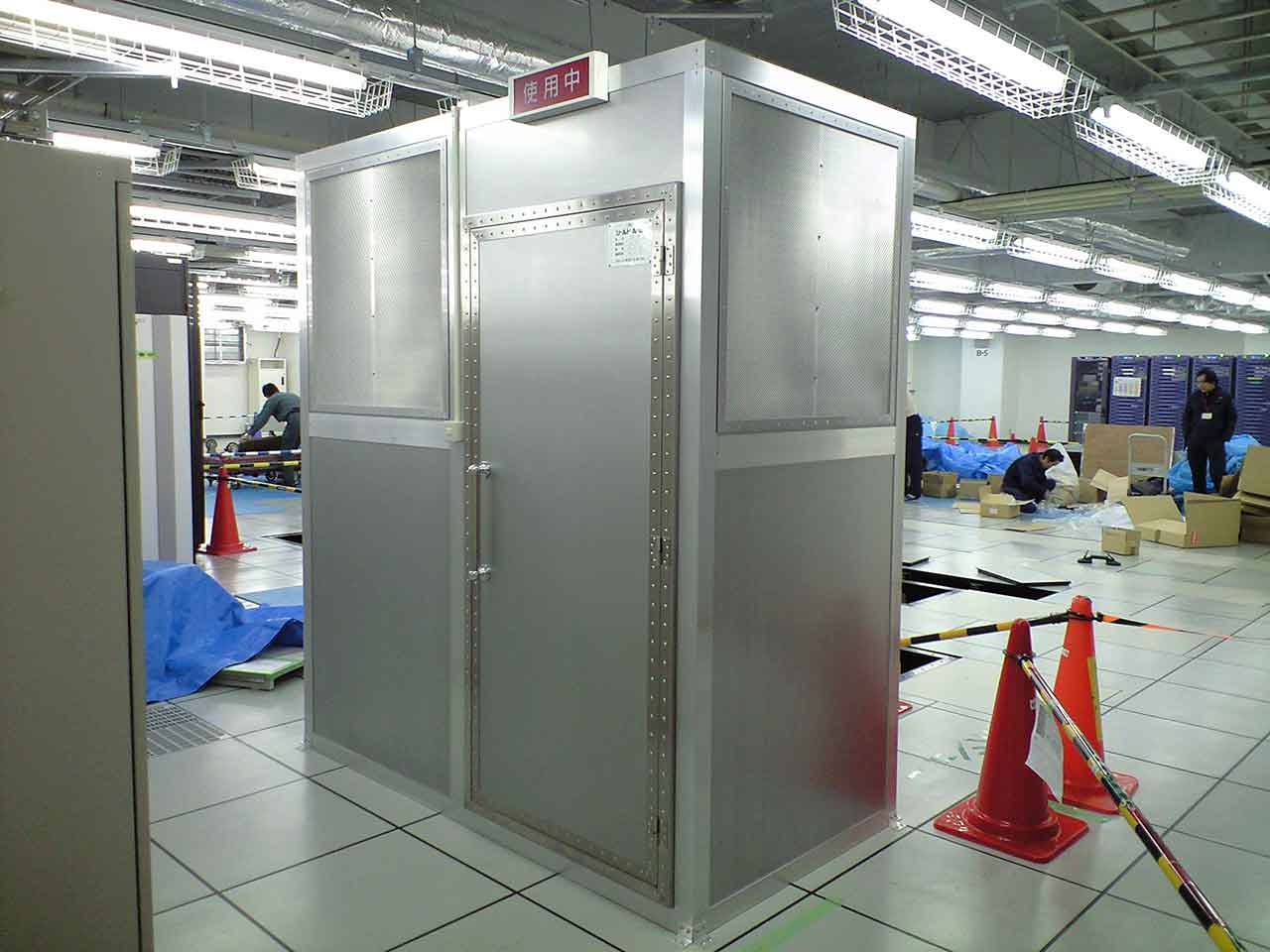

施工例 1-1-4
種別 シールドルーム
型番 AIR-12型 spec.Ⅱ
サイズ W1040xD2040xH2300mm
遮蔽効果 700MHz~5GHz
60dB
備考 壁面メッシュ加工

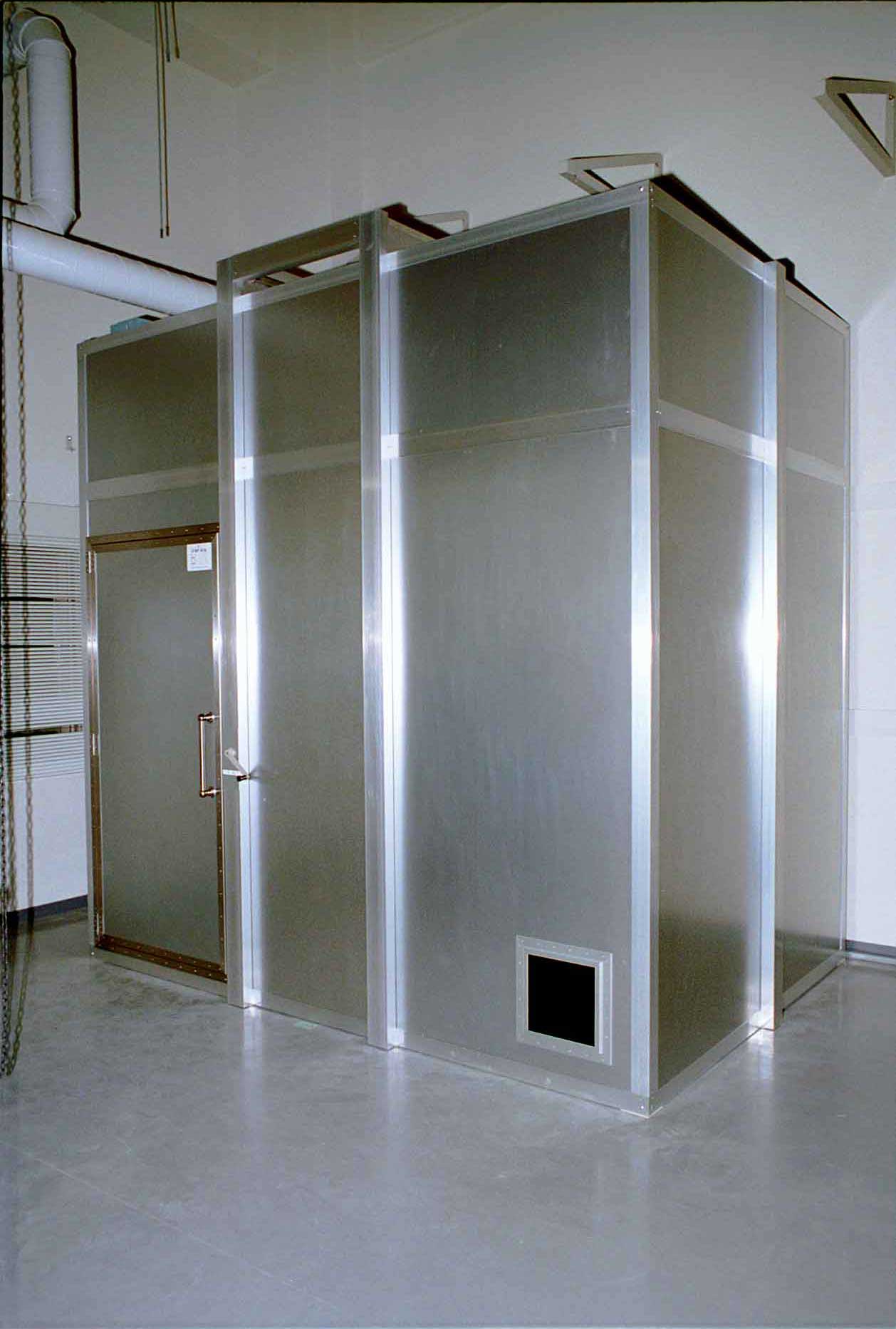

施工例 1-1-5
種別 シールドルーム
型番 AIR-23S型 spec.Ⅲ
サイズ W2040xD3040xH3000mm
遮蔽効果 500kHz~1GHz
110dB~100dB
備考 天井スライド扉取付

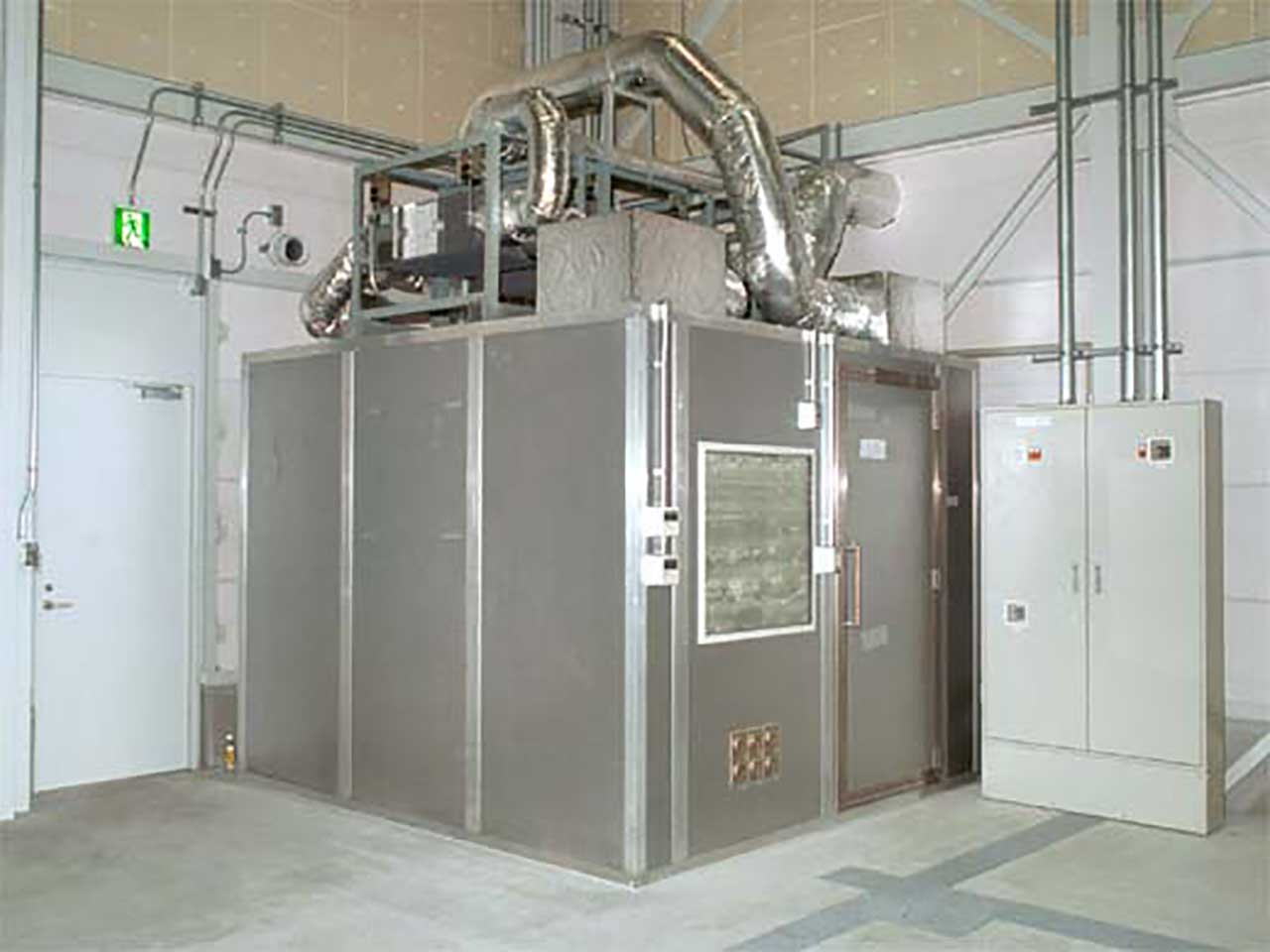

施工例 1-1-6
種別 シールドルーム
型番 AIR-33S型 spec.Ⅱ
サイズ W3040xD3040xH3000mm
遮蔽効果 500kHz~1GHz
80dB
備考 独立空調仕様

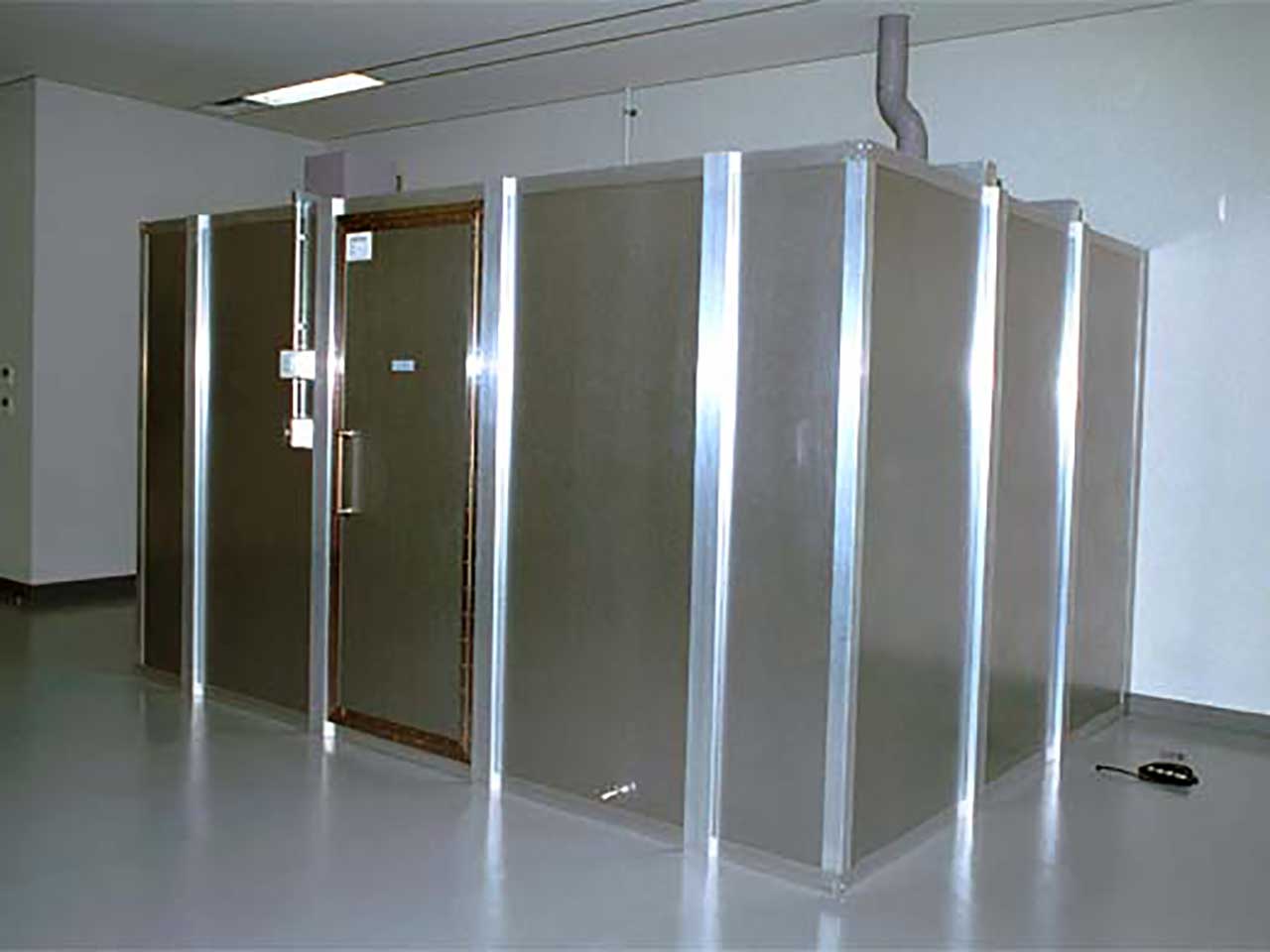

施工例 1-1-7
種別 シールドルーム
型番 AIR-34型 spec.Ⅱ
サイズ W3040xD4040xH3000mm
遮蔽効果 500kHz~5GHz
100dB~90dB
備考

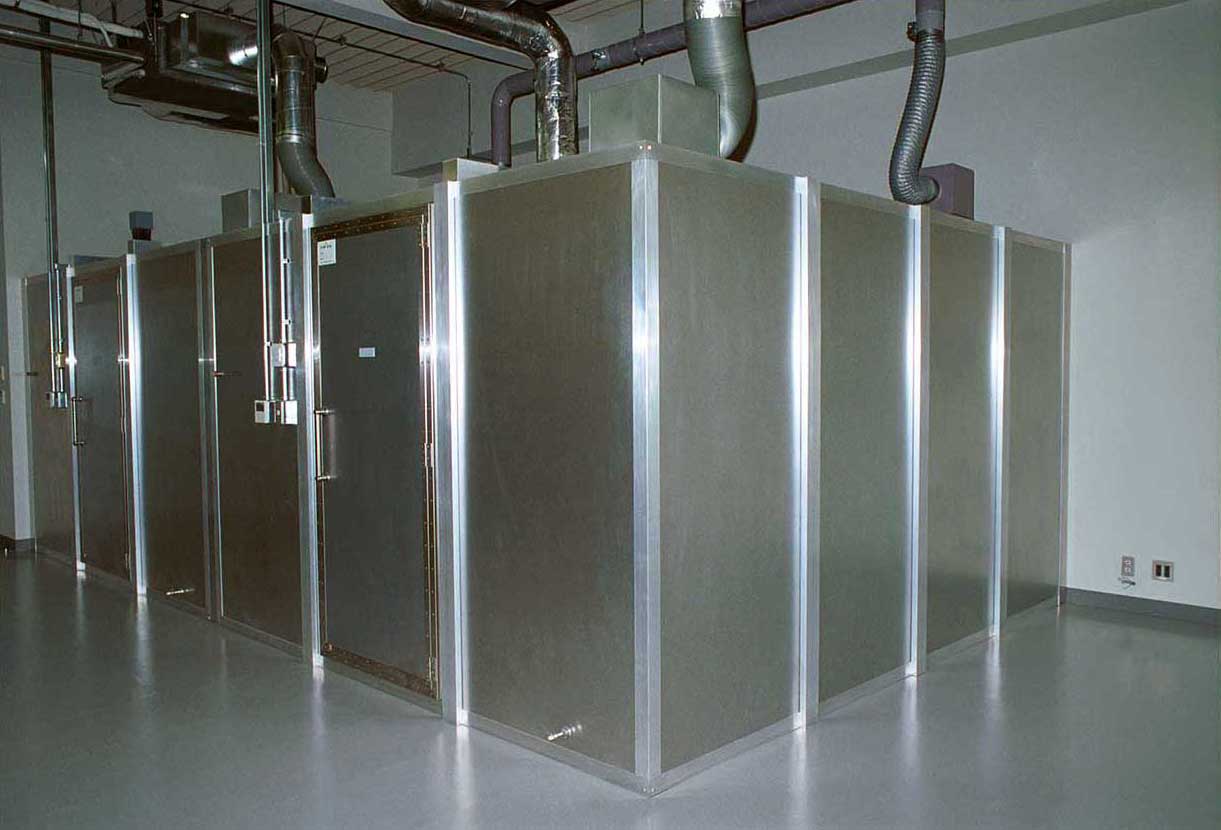

施工例 1-1-8
種別 シールドルーム
型番 AIR-34型 spec.Ⅱ
サイズ W3040xD4040xH2300mm
遮蔽効果 500kHz~5GHz
100dB~90dB
備考 2台連結仕様

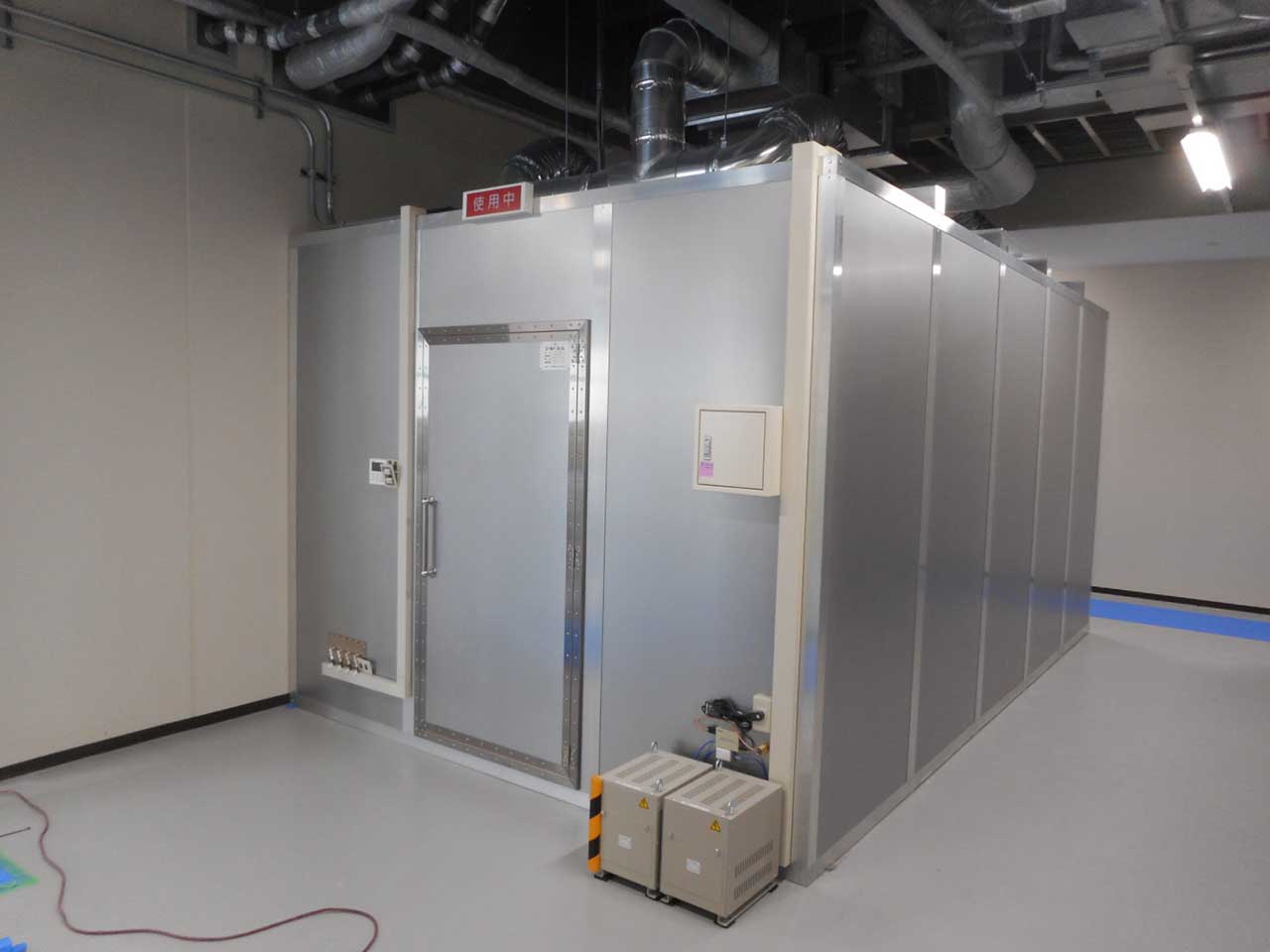

施工例 1-1-9
種別 シールドルーム
型番 AIR-35S型 spec.Ⅱ
サイズ W3040xD5040xH2480mm
遮蔽効果 500kHz~5GHz
100dB~90dB
備考
