AIR型シールドルーム（特殊型シールドルーム）

画像をクリックすると拡大画像をご覧になることができます。

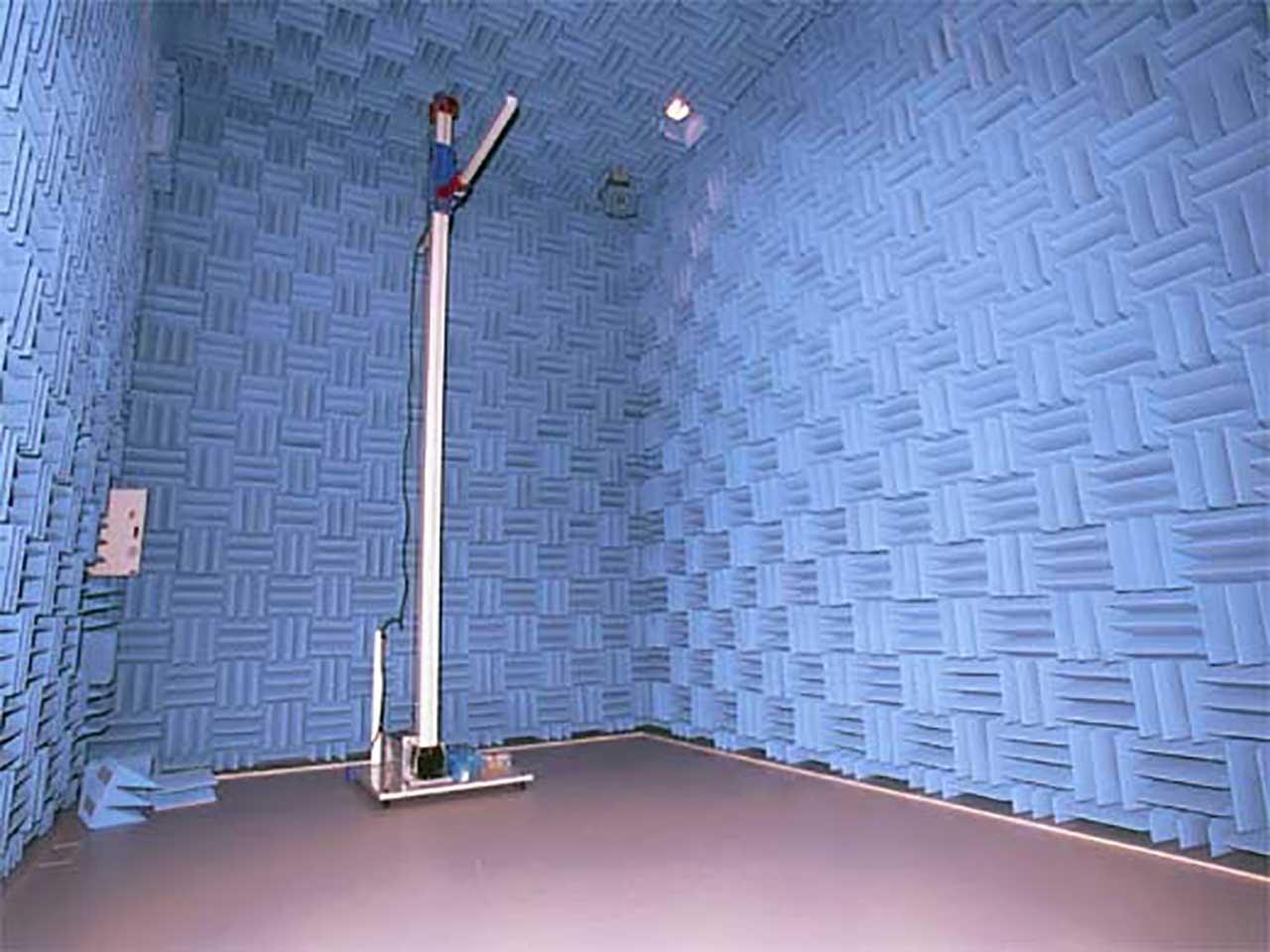

施工例	1-3-1
種別	3m法電波暗室
型番	AIR-57S型 spec.Ⅱ
サイズ	前室 W4120xD4870xH2600mm 測定室 W4700xD7200xH5340mm
遮蔽効果	150kHz～18GHz 80dB
備考

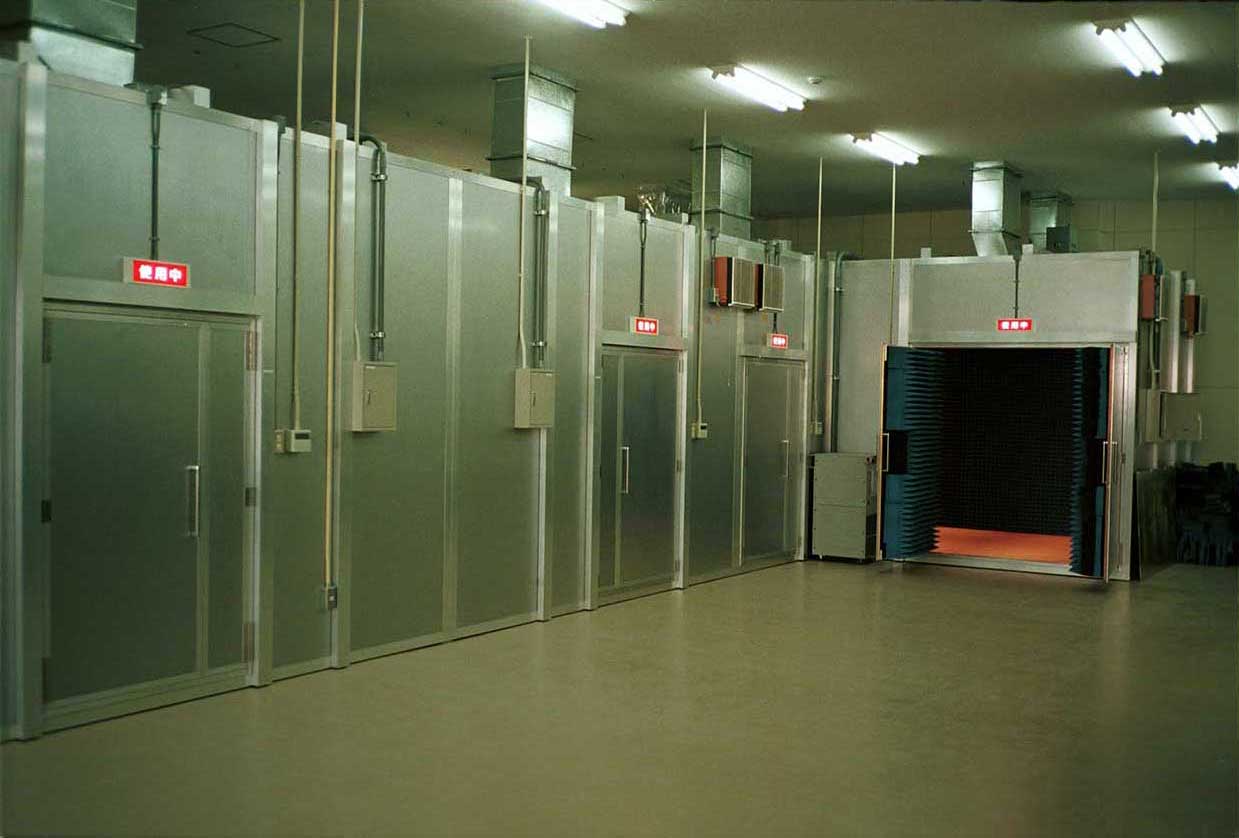

施工例	1-3-2
種別	簡易電波暗室
型番	AIR-719S型 spec.Ⅰ
サイズ	W7400xD19000xH2900mm
遮蔽効果	500kHz～1GHz 100dB～80dB
備考	電波吸収体貼

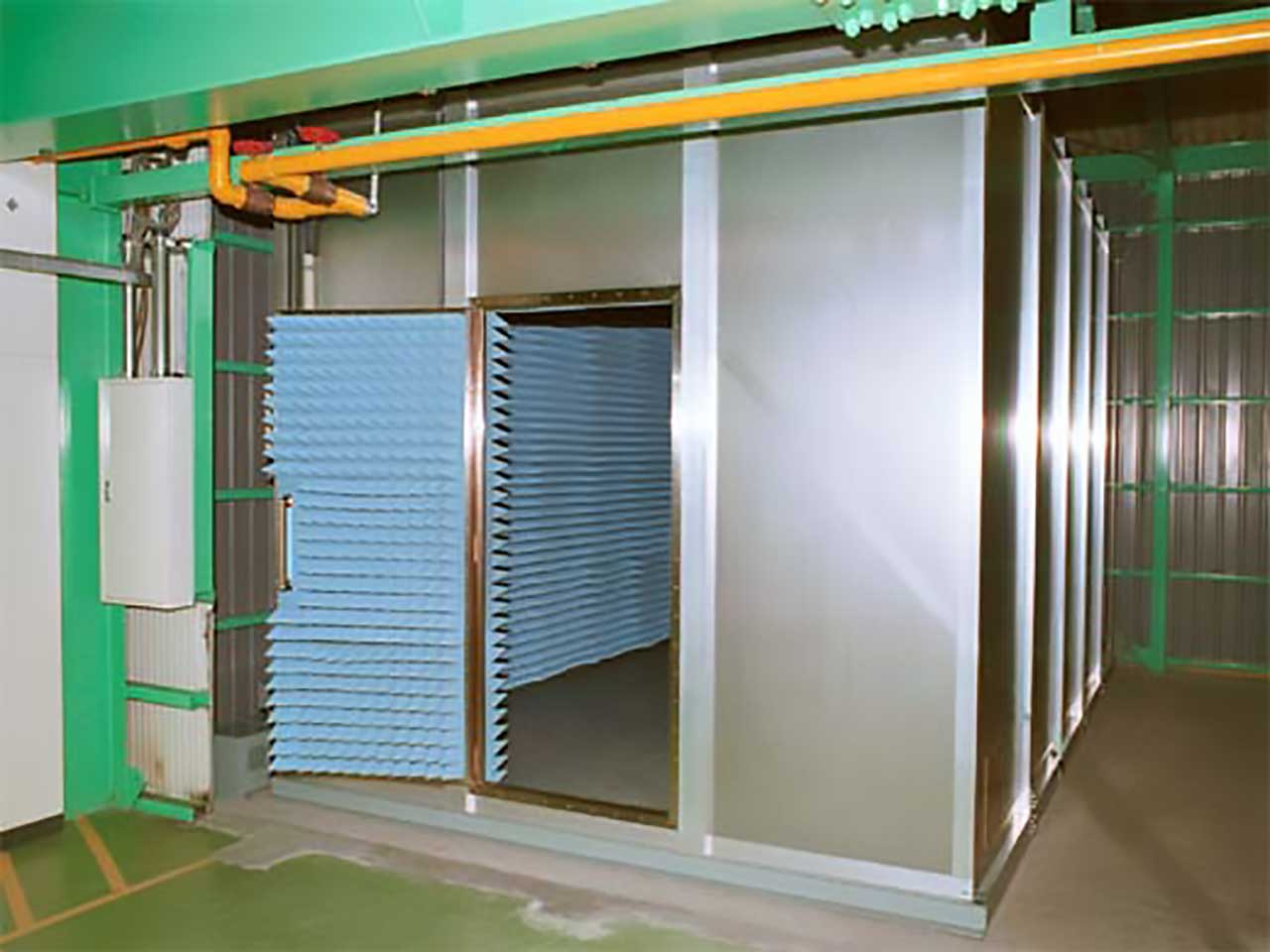

施工例	1-3-3
種別	簡易電波暗室
型番	AIR-35S型 spec.Ⅱ
サイズ	W2920xD4960xH2750mm
遮蔽効果	500kHz～3GHz 100dB～80dB
備考	電波吸収体貼

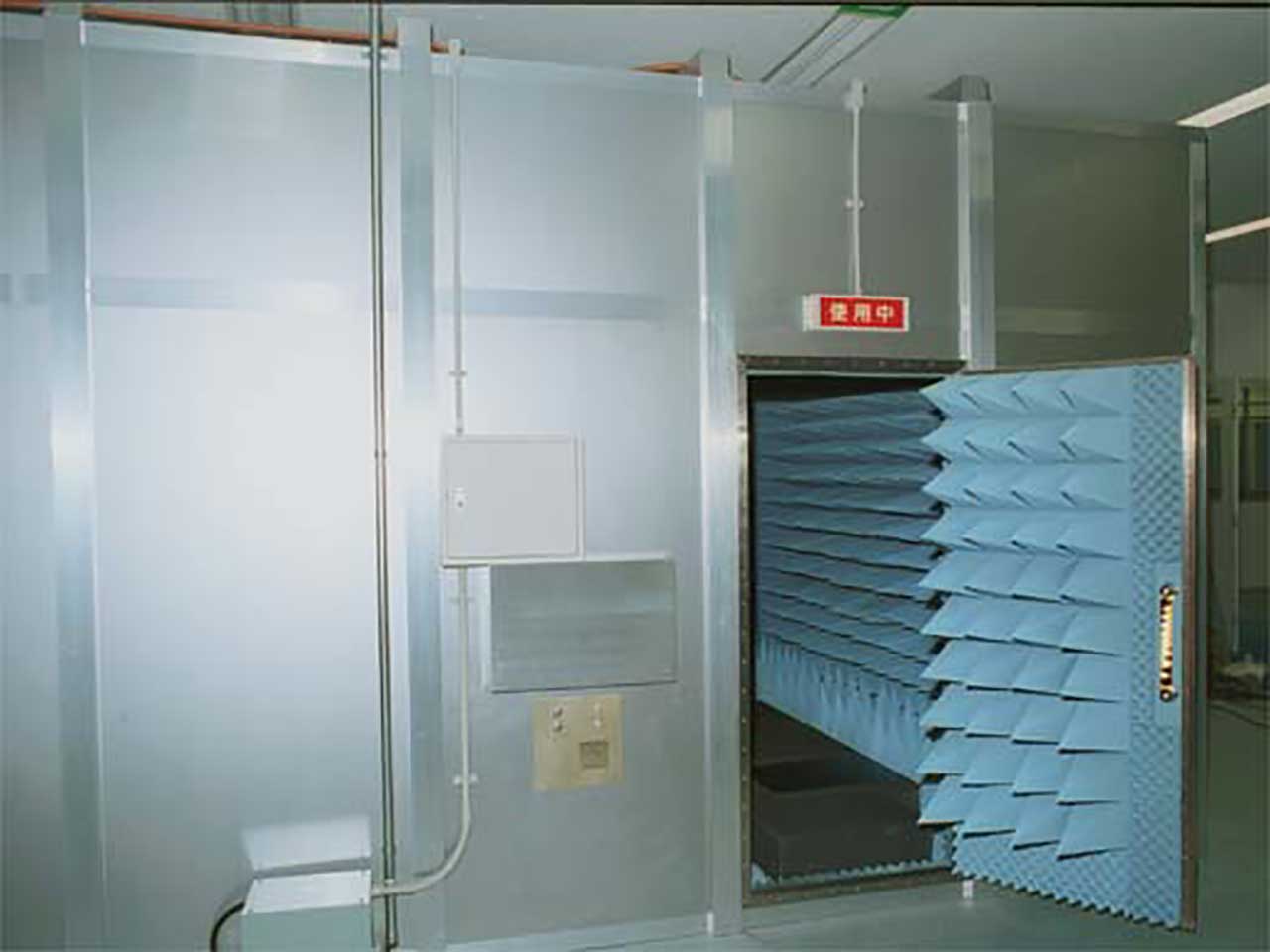

施工例	1-3-4
種別	簡易電波暗室
型番	AIR-47S型 spec.Ⅱ
サイズ	W4100xD7100xH3000mm
遮蔽効果	500kHz～5GHz 80dB以上
備考	アンテナ評価用

施工例	1-3-5
種別	簡易電波暗室
型番	AIR-39S型 spec.Ⅱ
サイズ	W2960xD9100xH2900mm
遮蔽効果	30MHz～40GHz 60dB以上
備考	アンテナ評価用

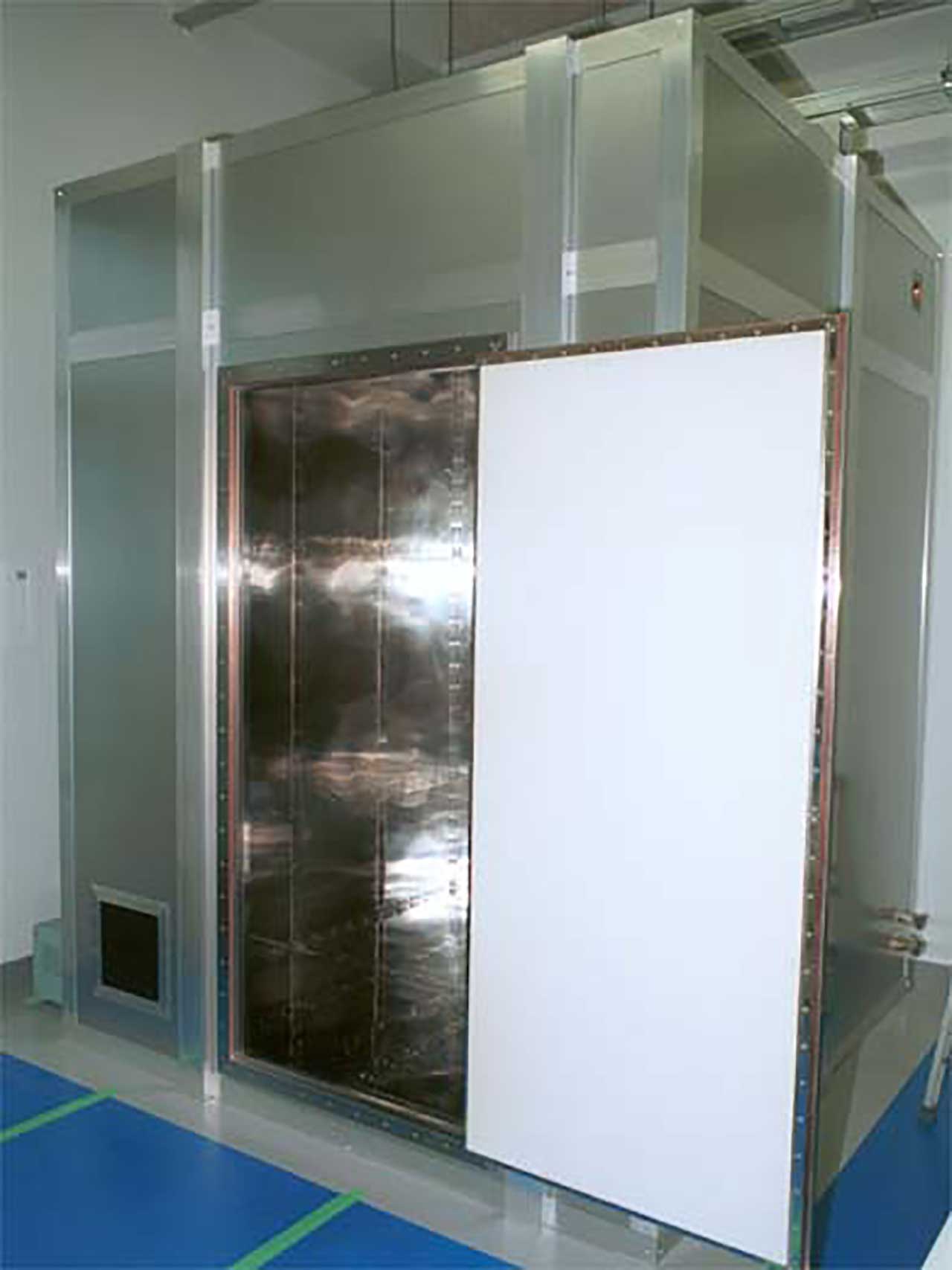

施工例	1-3-6
種別	磁気シールドルーム
型番	AIR-22S型 spec.Ⅱ
サイズ	W2040xD2040xH2700mm
遮蔽効果	500MHz～1GHz 80dB以上
備考	パーマロイ貼

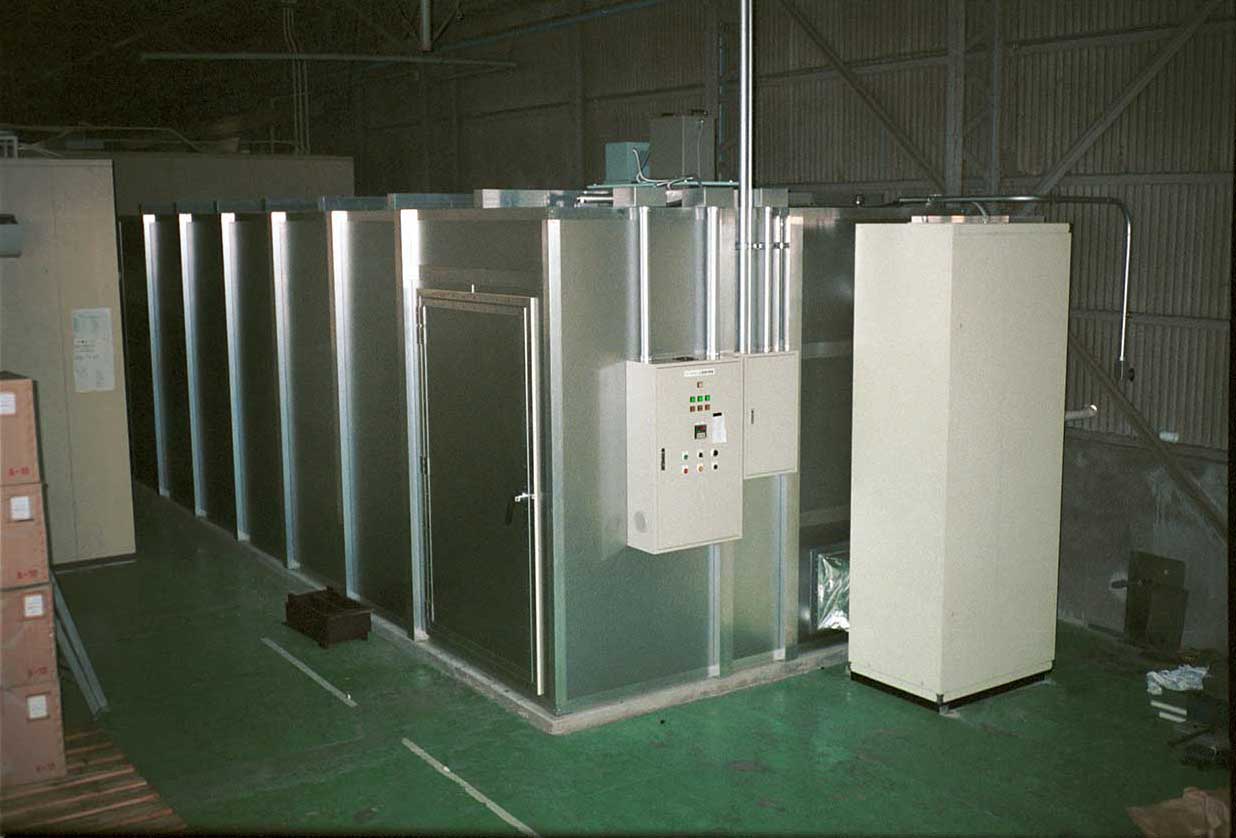

施工例	1-3-7
種別	温調付シールドルーム
型番	AIR-38S型 spec.Ⅰ
サイズ	W3500xD8040xH2300mm
遮蔽効果	500kHz～1GHz 80dB
備考	温度特性 15℃～30℃ ±1℃

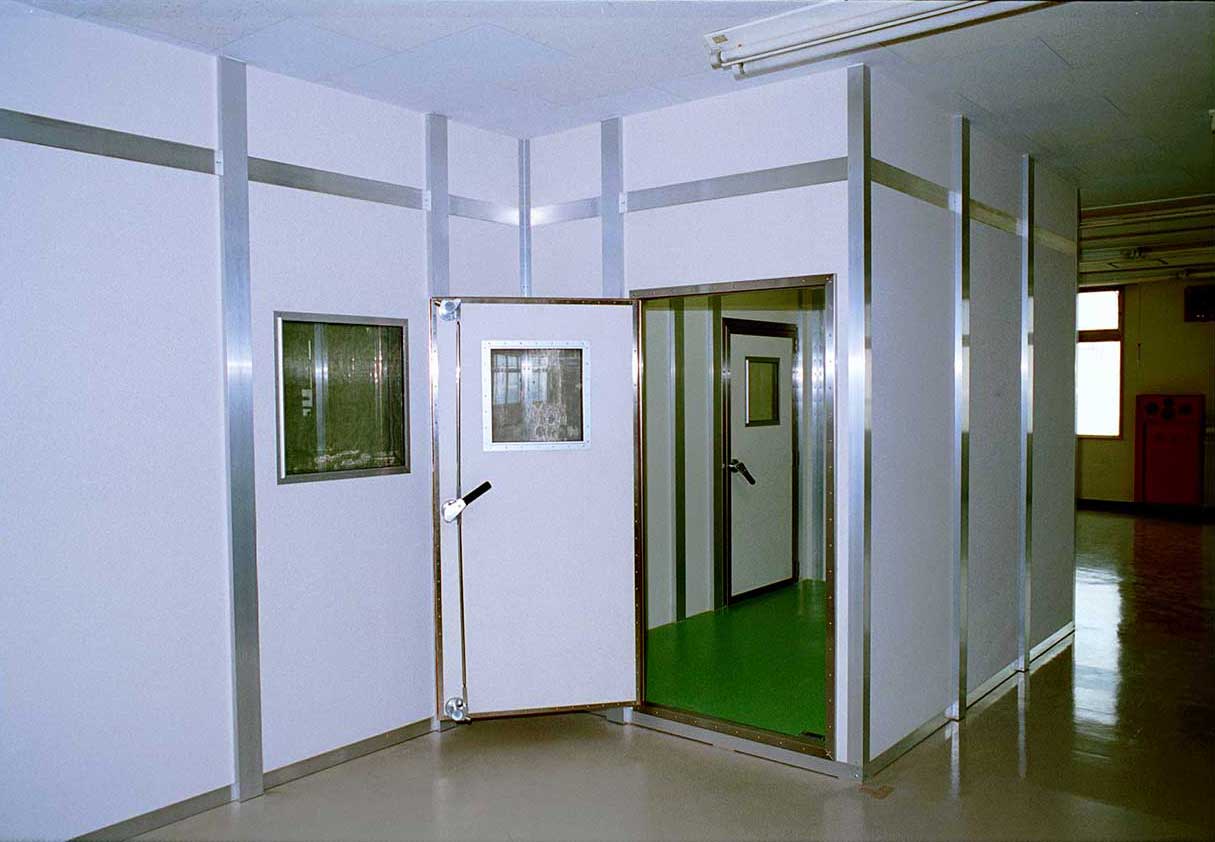

施工例	1-3-8
種別	恒温恒湿シールドルーム
型番	AIR-710WTS型 spec.Ⅱ
サイズ	W6840xD10000xH2830mm
遮蔽効果	500kHz～1GHz 110dB以上
備考	温度特性 23℃ ±1℃ 湿度特性 50％ ±5％

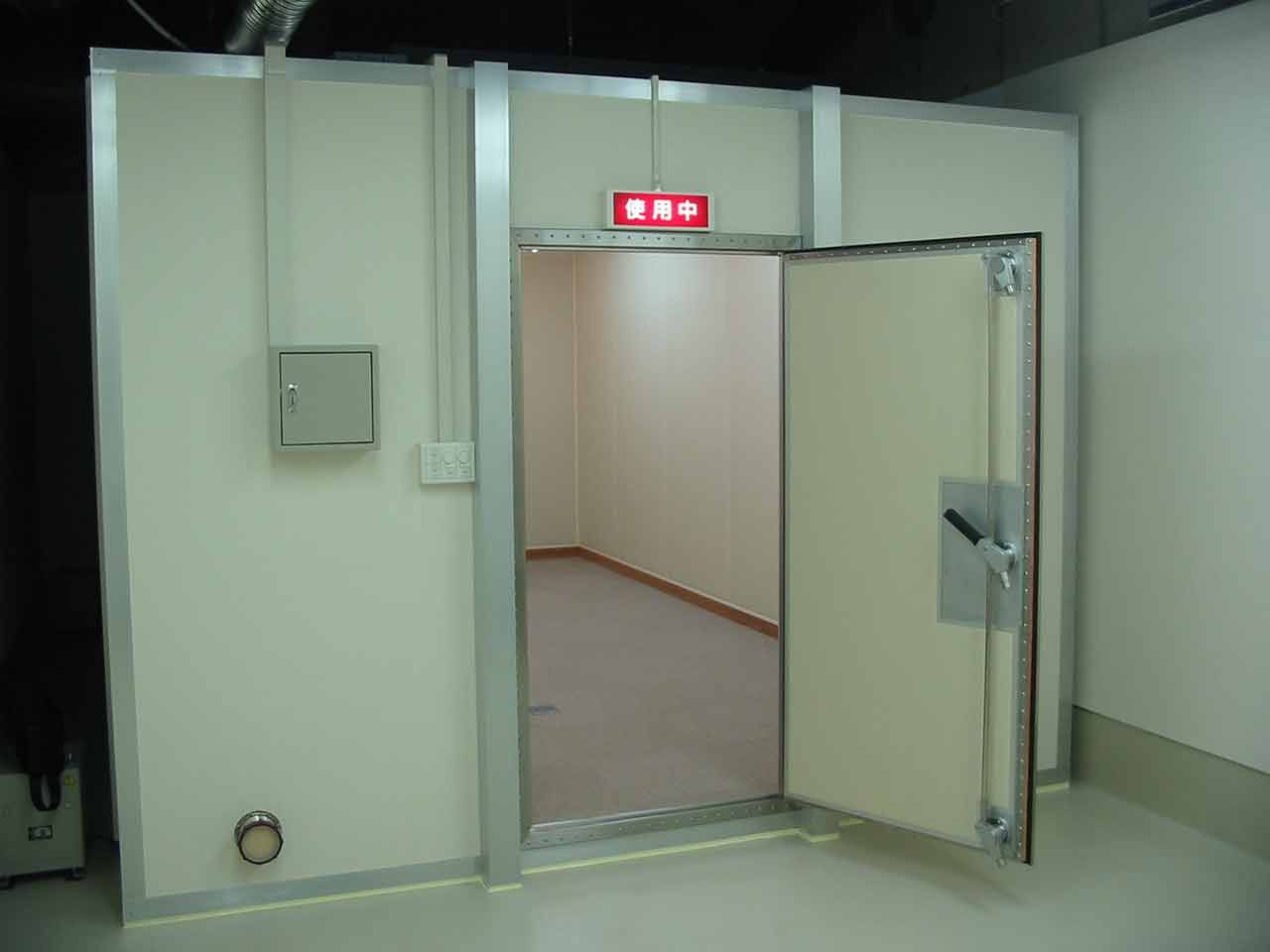

施工例	1-3-9
種別	防音シールドルーム
型番	AIR-34WTS型 spec.Ⅰ
サイズ	W3240xD4240xH2500mm
遮蔽効果	800MHz～2GHz 100dB
備考	防音特性 1000Hz　50dB
