CASE STUDIES

施工実績

AIR型シールドルーム(シールドボックス)

画像をクリックすると拡大画像をご覧になることができます。

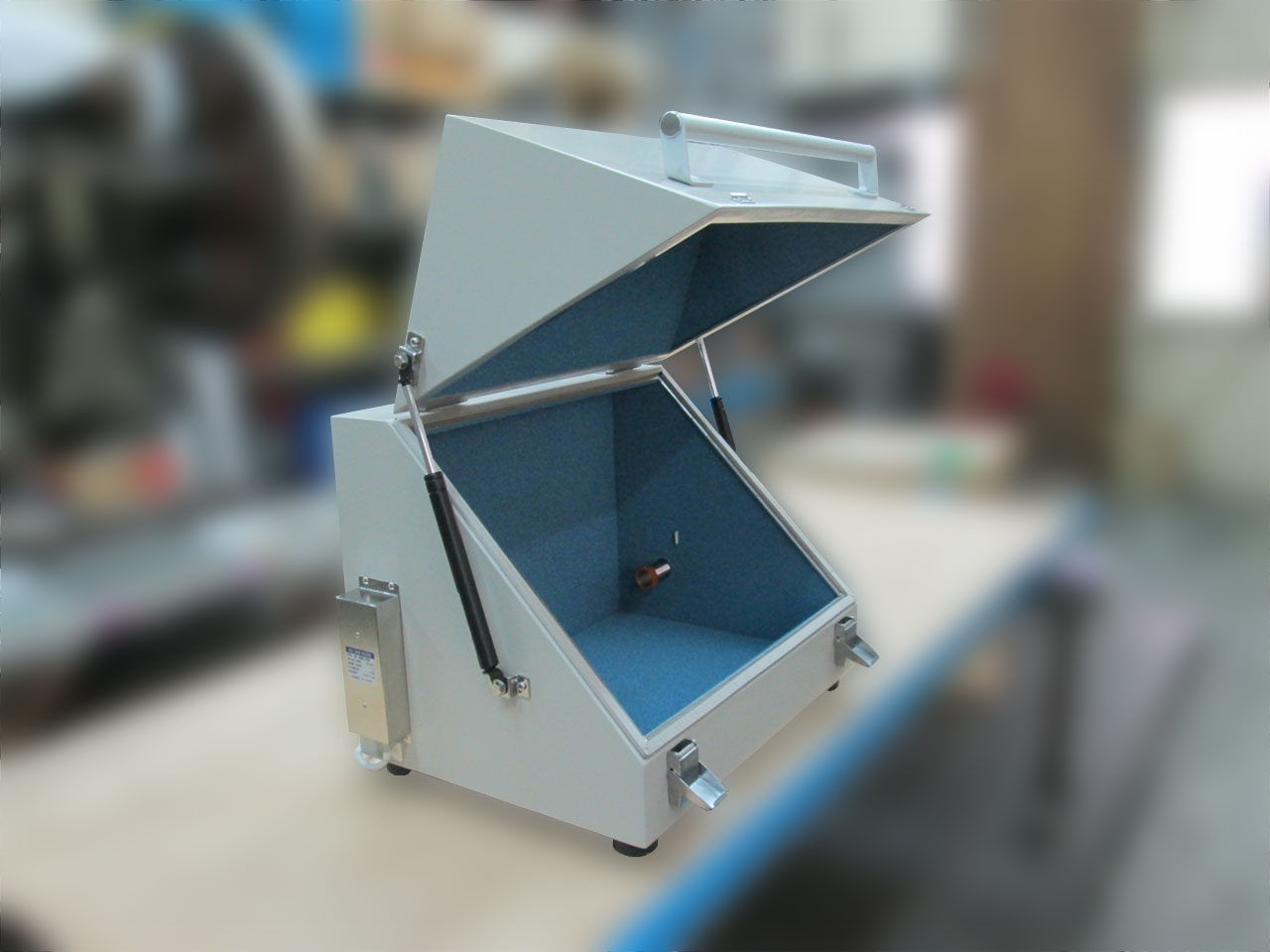

施工例 1-4-1
種別 シールドボックス
型番 ALR-11S型
サイズ W600xD450xH450mm
遮蔽効果 500MHz~5GHz
80dB
備考 アルミニュウム製
電波吸収体貼付

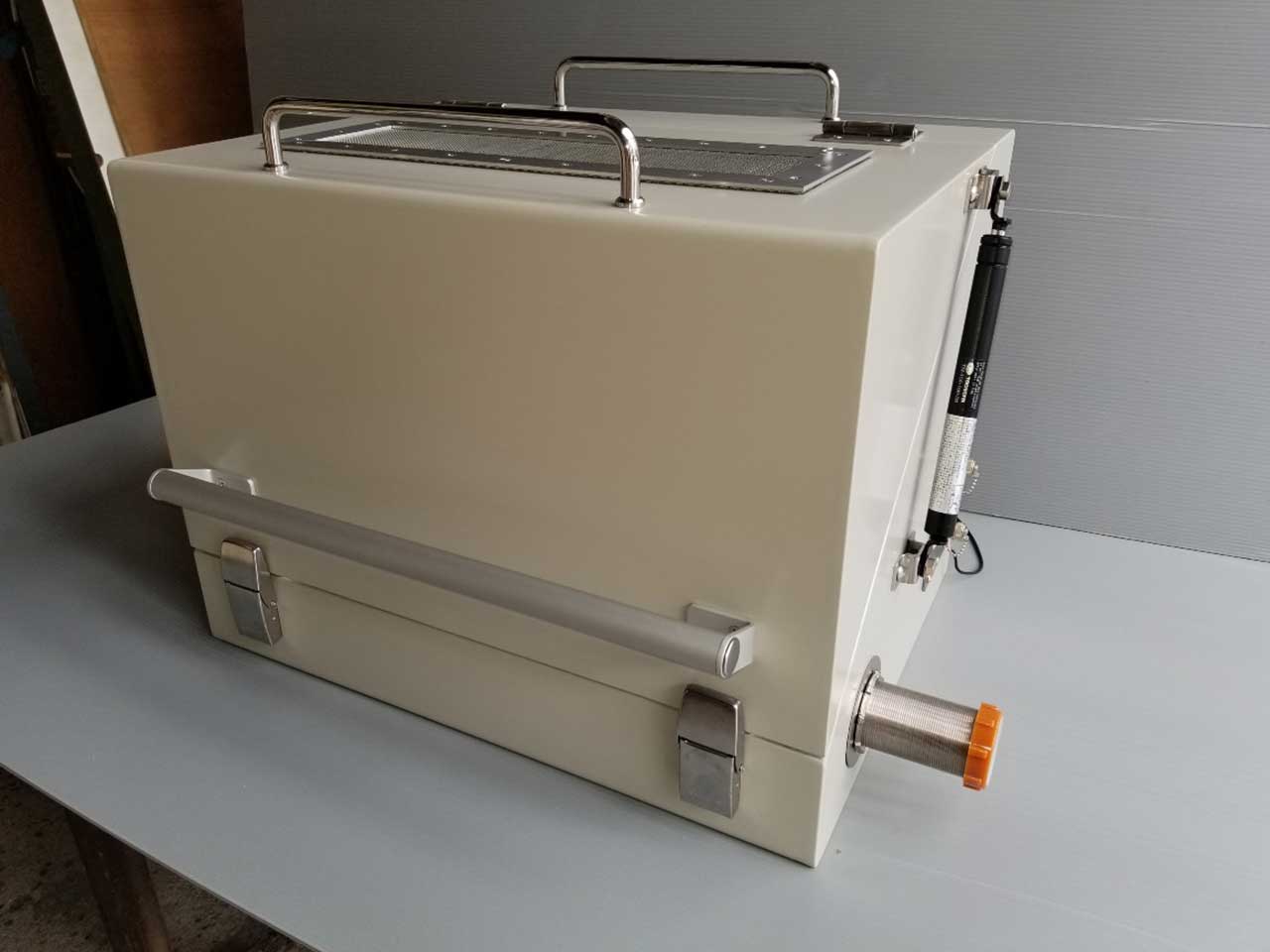

施工例 1-4-2
種別 シールドボックス
型番 ALR-11S型
サイズ W600xD450xH450mm
遮蔽効果 500MHz~3GHz
60dB
備考 アルミニュウム製
高排熱仕様

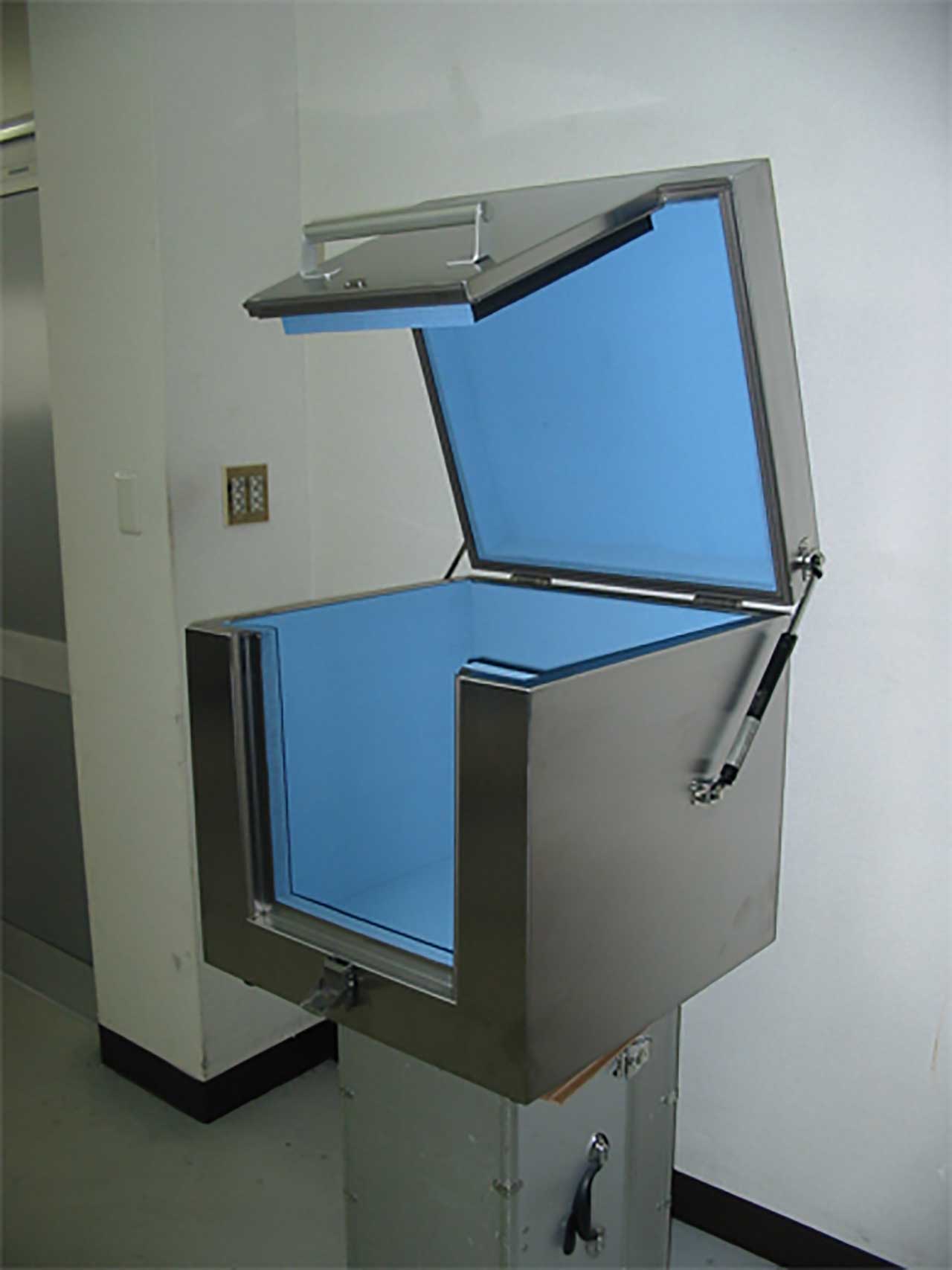

施工例 1-4-3
種別 電波暗箱
型番 BA-SS-600型
サイズ W600xD600xH600mm
遮蔽効果 1GHz~6GHz
85dB~75dB
備考 ステンレス製
アンテナ評価用

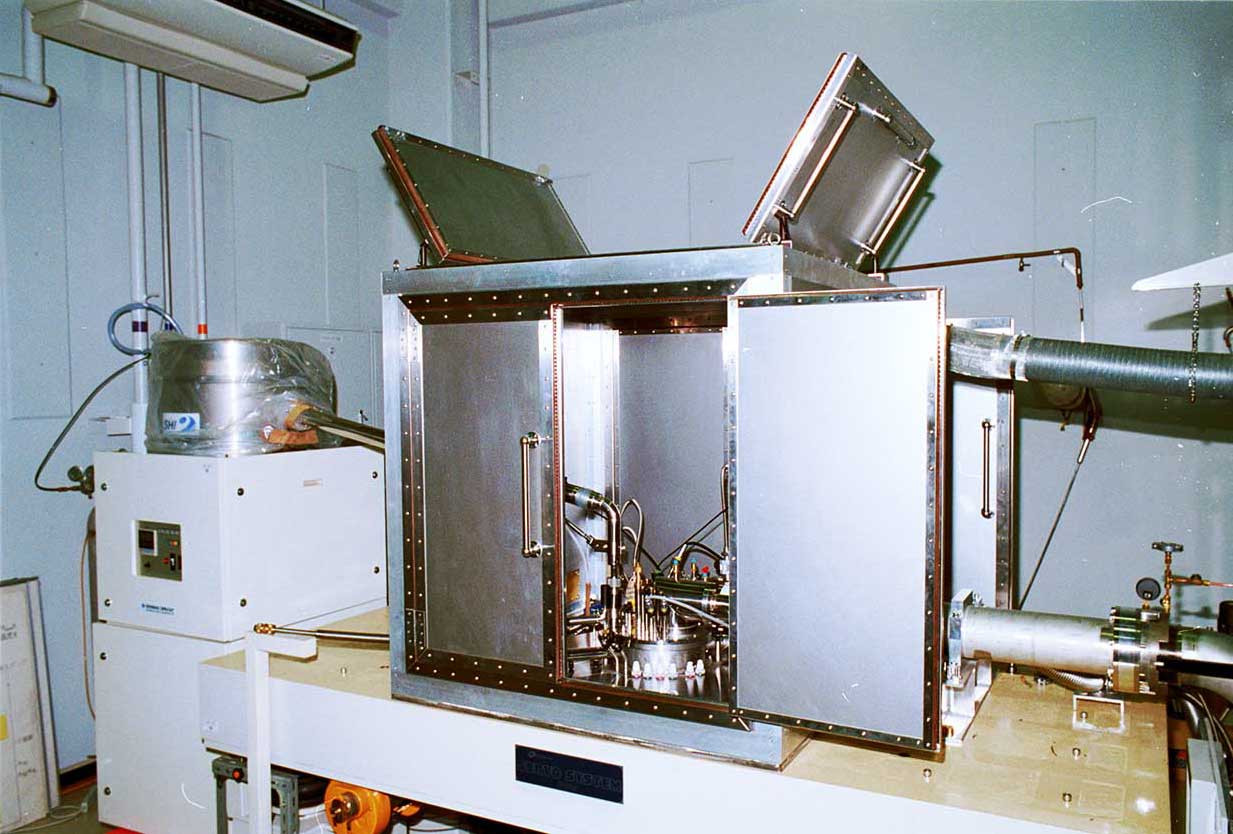

施工例 1-4-4
種別 シールドボックス
型番 AIR-11S型 spec.Ⅱ
サイズ W1200xD1200xH1200mm
遮蔽効果 500MHz~1GHz
90dB
備考 超伝導マグネット用

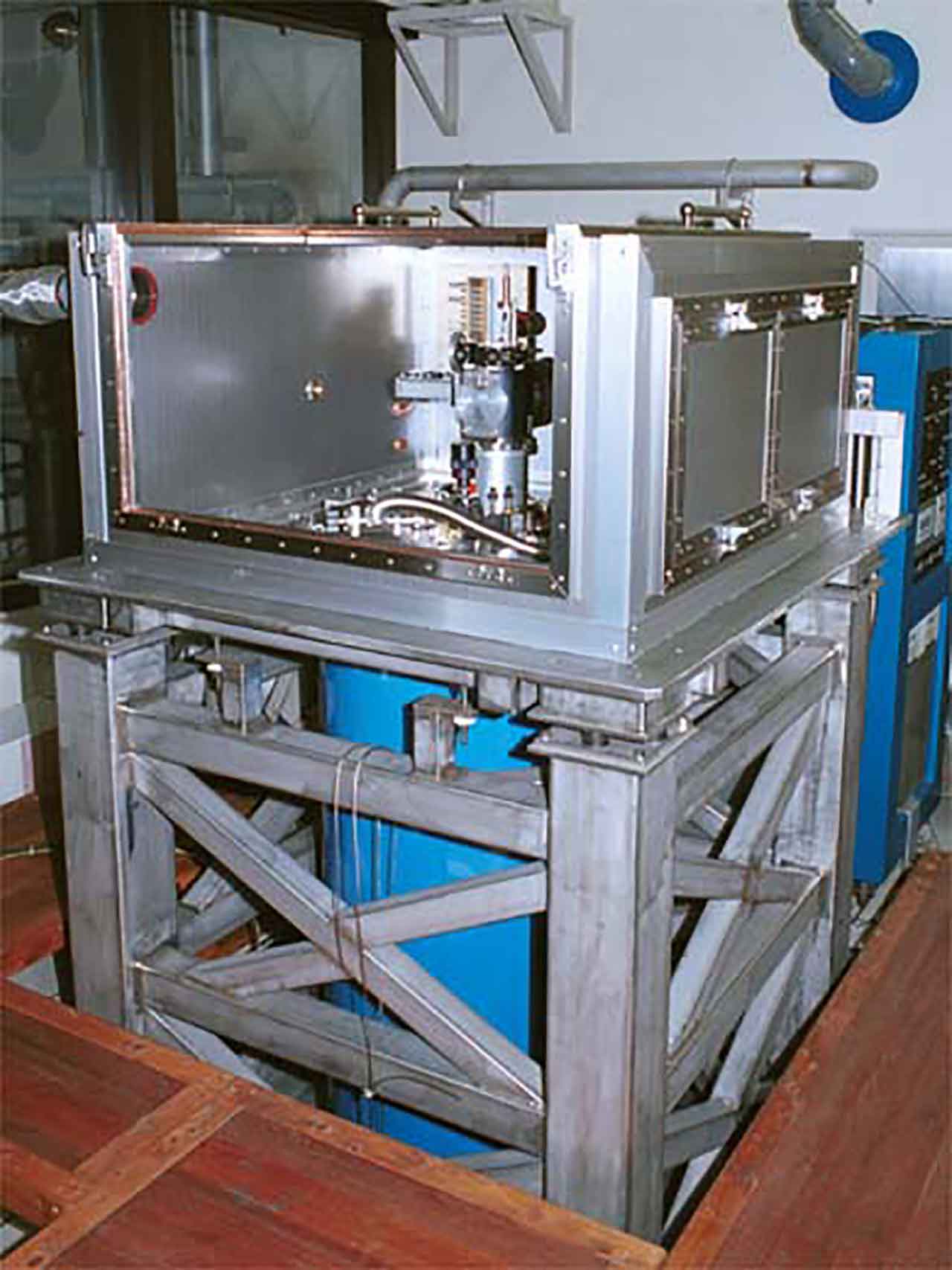

施工例 1-4-5
種別 シールドボックス
型番 AIR-11S型 spec.Ⅱ
サイズ W1680xD1200xH880mm
遮蔽効果 500MHz~1GHz
90dB
備考 超伝導マグネット用
コーナーフレームレス仕様

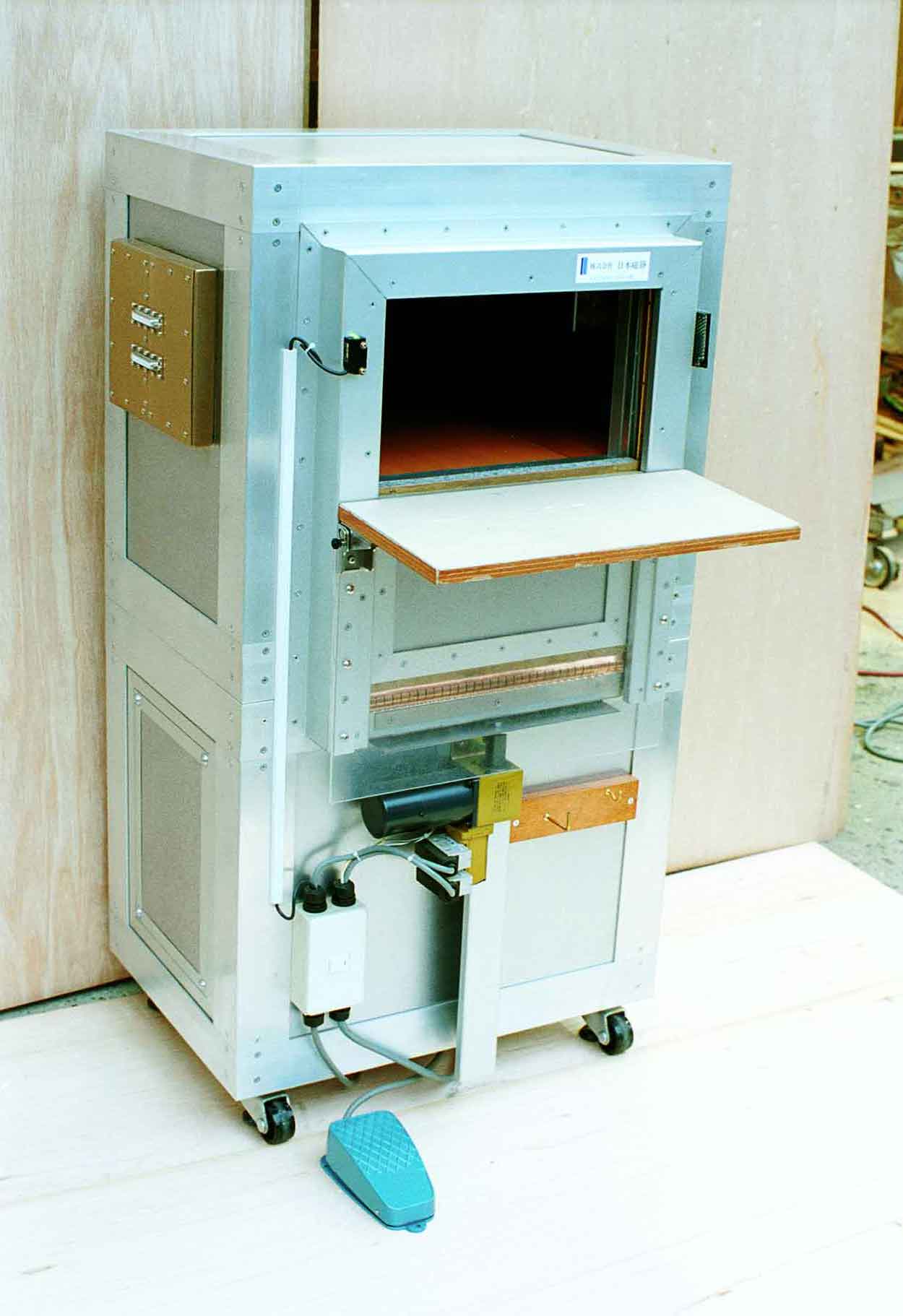

施工例 1-4-6
種別 シールドボックス
型番 AIR-11S型 spec.Ⅰ
サイズ W500xD500xH1300mm
遮蔽効果 1GHz~3GHz
80dB~60dB
備考 側面電動スライド扉仕様

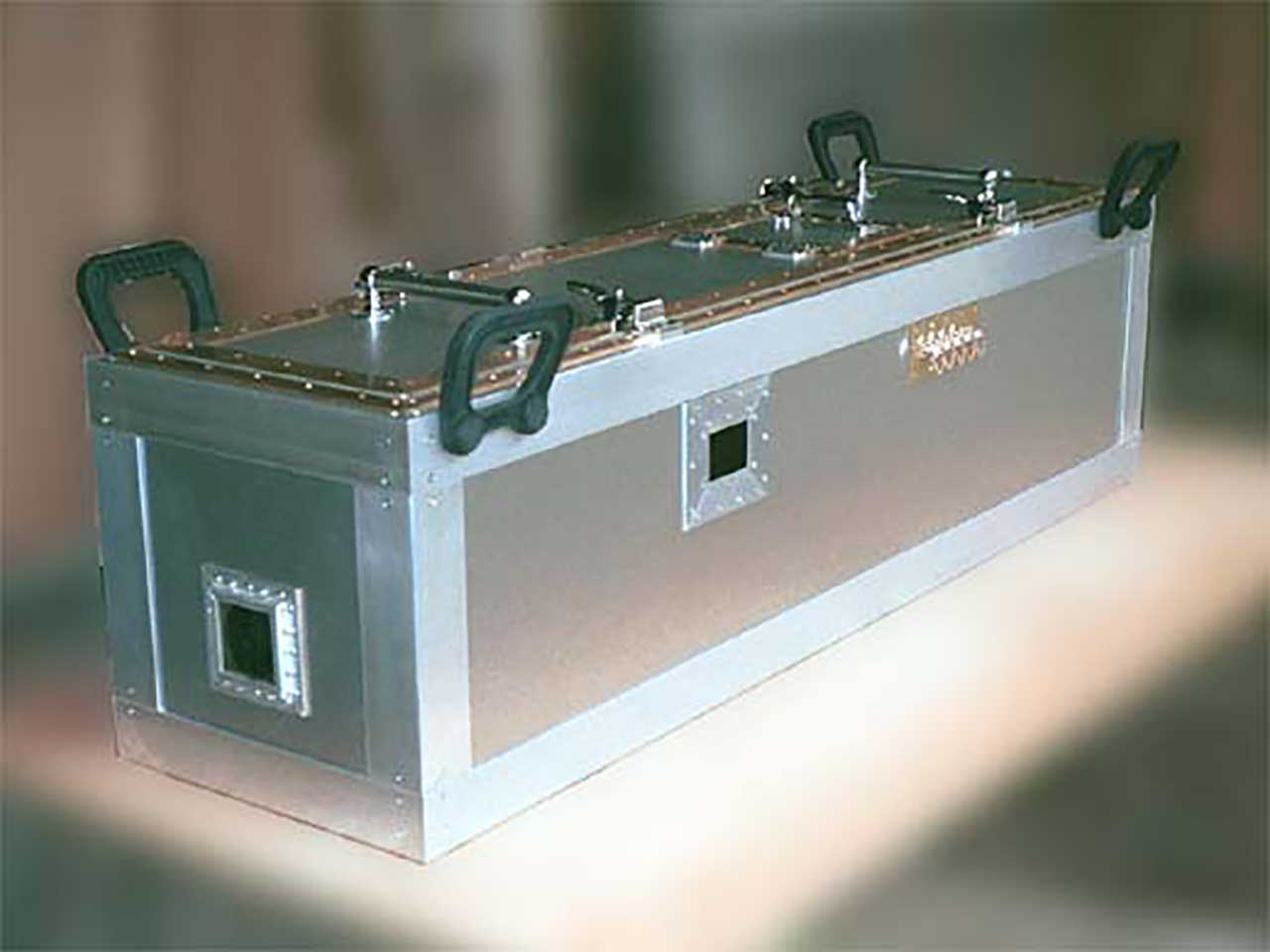

施工例 1-4-7
種別 シールドボックス
型番 AIR-11S型 spec.Ⅰ
サイズ W1500xD400xH400mm
遮蔽効果 1GHz
80dB
備考 イメージコンバータカメラ用

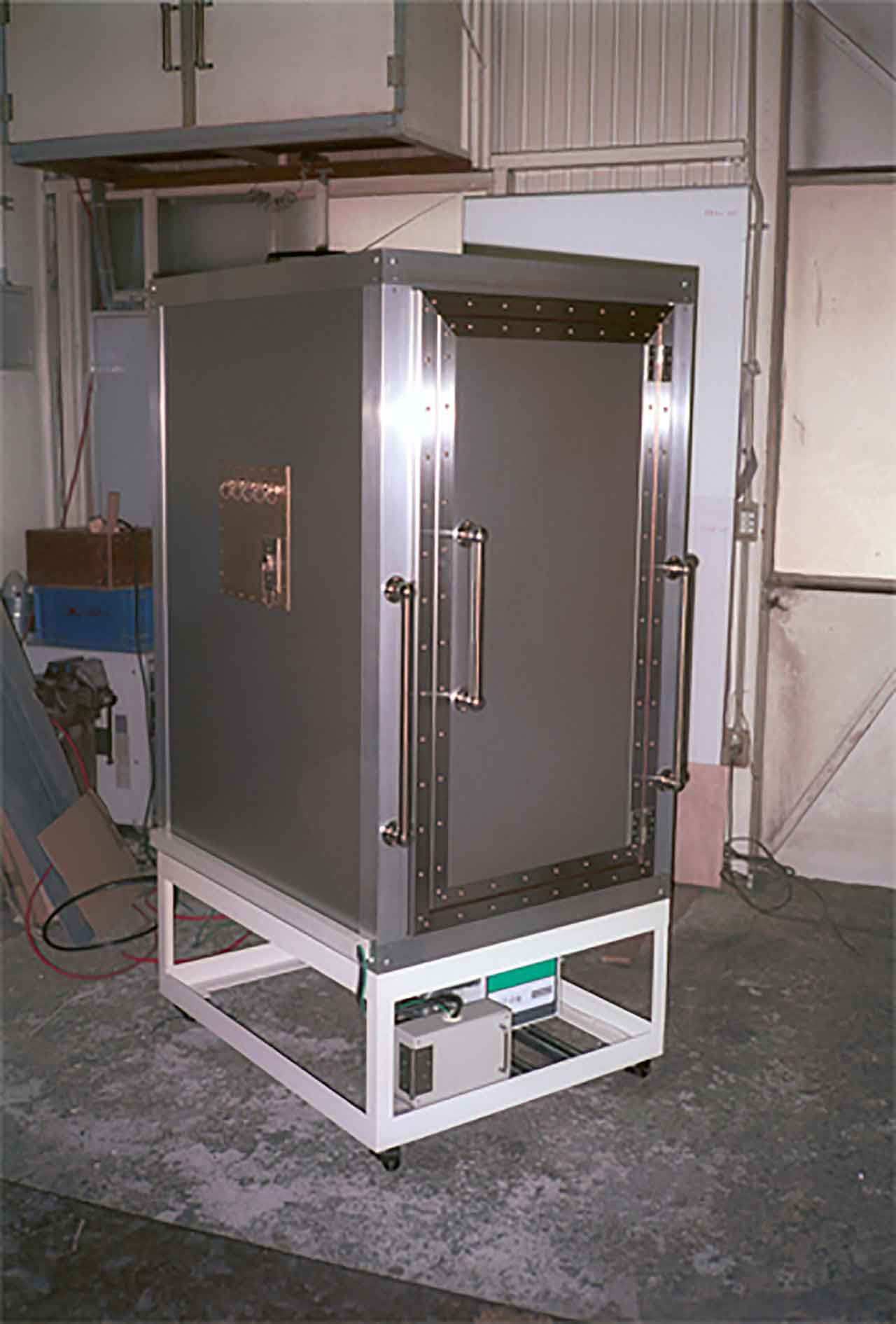

施工例 1-4-8
種別 シールドボックス
型番 AIR-11S型 spec.Ⅱ
サイズ W1000xD800xH1650mm
遮蔽効果 500kHz~8GHz
100dB~70dB
備考 ノイズカットトランス組込仕様

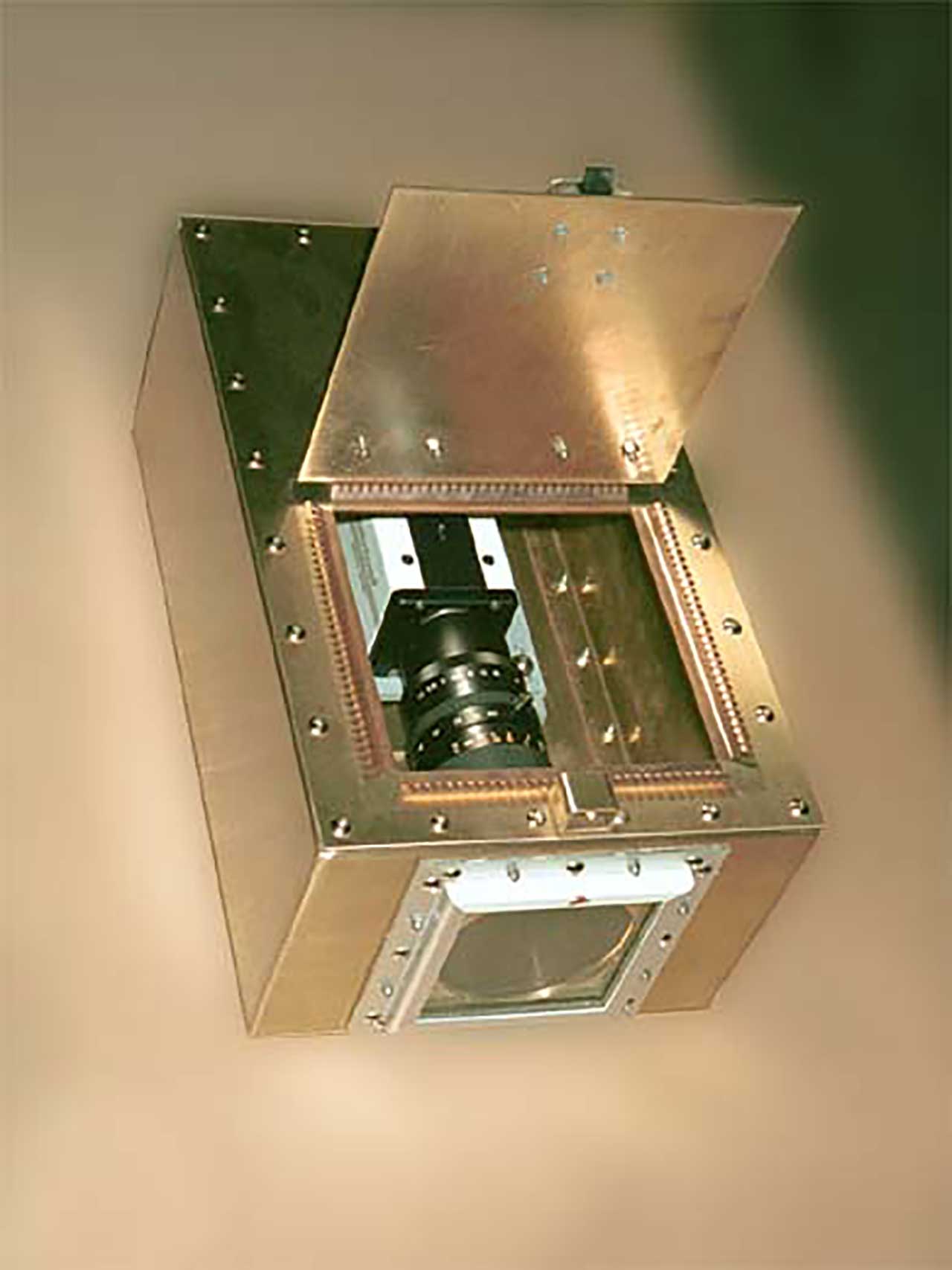

施工例 1-4-9
種別 特殊シールドボックス
型番 BA-SS-300型
サイズ W380xD230xH160mm
遮蔽効果 1GHz
60dB
備考 CCDカメラ用
